トータルステーションとは？仕組みやトランシットとの違いを徹底解剖

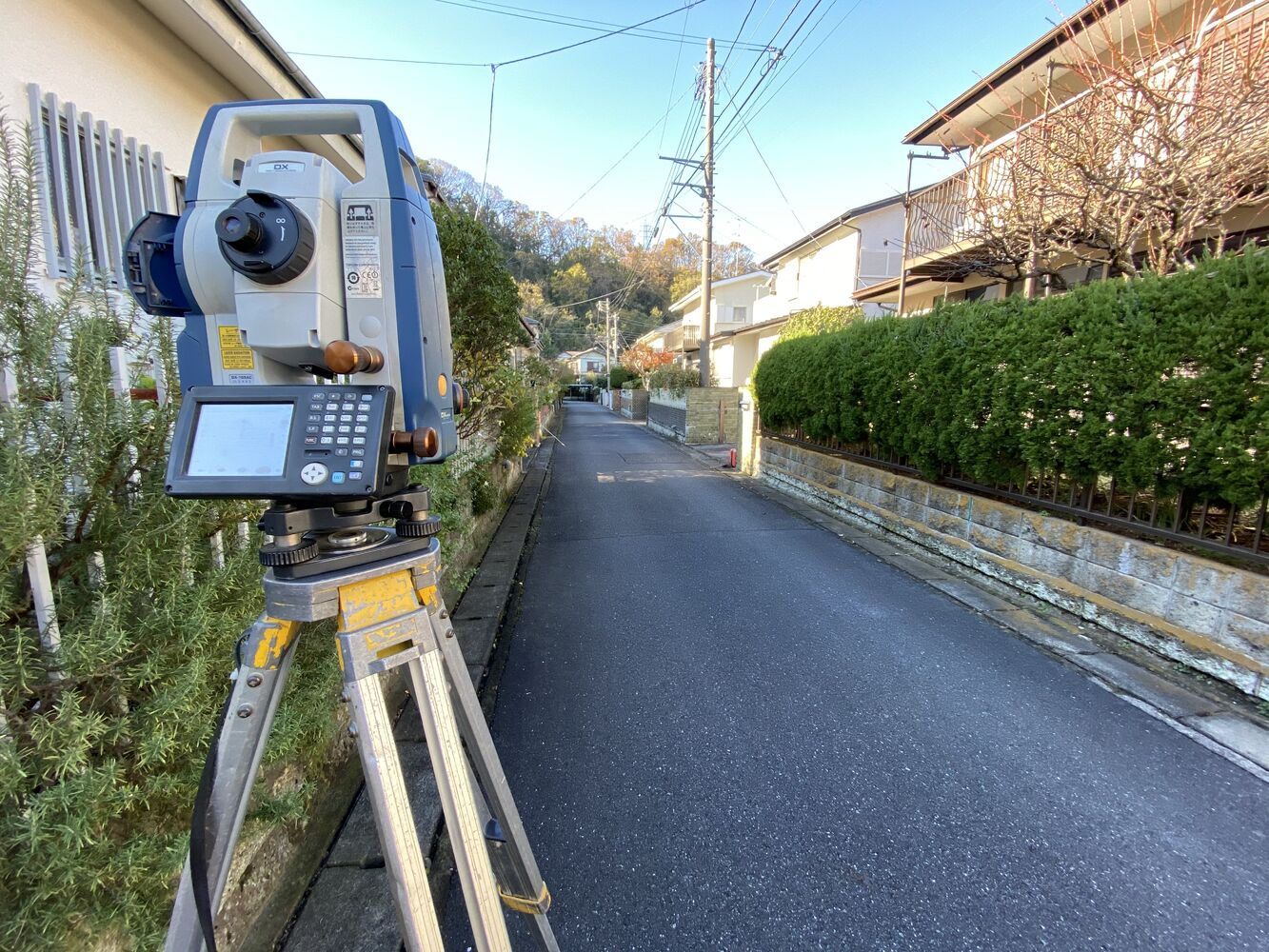

建設現場や土木工事の最前線で、黄色や緑色の三脚に据えられたハイテク機器を覗き込む作業員の姿を見かけたことがある人は多いでしょう。あの一見カメラのようにも見える精密機械こそが、現代の空間計測を支える中核機器「トータルステーション（Total Station：通称TS）」です。かつて何人もの測量士が巻き尺（スチールテープ）を引き伸ばし、手計算で図面を起こしていた光景は、このツールの登場によって劇的な変貌を遂げました。

しかし、現場や工務店では今なお「トランシット持ってきて」「光波測って」と昔ながらの呼称が混在して使われており、新人施工管理者や測量業務の初学者が混乱するケースが後を絶ちません。本記事では、トータルステーションの根本的な仕組みから従来のトランシットとの決定的な差異、劇的な省力化をもたらした最新の自動追尾技術、主要メーカーの相場やリアルな現場運用のポイントまで、専門メディアの視点で徹底的に解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：トータルステーションは「角度」と「距離」を同時に計測し、内部コンピューターで三次元座標（X・Y・Z）を一瞬で算出する測量機器。
• 要点2：従来のトランシット（セオドライト）は角度のみを測る機器であり、光波測距儀（EDM）と一体化した点がTSの歴史的ブレイクスルー。
• 要点3：最新トレンドは1人で観測を完結させる「自動追尾型」と「ノンプリズム機能」であり、GNSS測量と現場条件に応じて補完し合う関係にある。

【基本解説】現場でよく聞く「トータルステーションとは」どんな測量機器なのか？

現場監督や測量士の会話で日常的に飛び交うトータルステーションとは、一言で表せば「高精度の角度測定機能（電子セオドライト）と、光を使った距離測定機能（光波測距儀：EDM）をひとつのボディに統合した万能測量機器」です。

機器を三脚上に水平に設置（整準）し、対象物（プリズム反射鏡など）を望遠鏡の十字線で捉える（視準する）だけで、機器からターゲットまでの「水平角」「鉛直角（高度角）」「斜距離」の3要素をミリ単位の精度で即座に計測します。内部に組み込まれたマイクロプロセッサが、三角関数の計算を一瞬で処理し、水平距離や高低差、さらには現場基準点に基づいた「三次元座標データ（X, Y, Z）」として画面に表示・記録する構造になっています。

基礎となる角度と距離の測定原理を分解すると、技術の精緻さがよく分かります。角度の測定には、ガラス製の円盤に刻まれた目盛りを光学センサーで読み取る「デジタルエンコーダ」が用いられ、わずか1秒（3600分の1度）単位の傾きを検出します。一方の距離測定を担う光波測距儀の仕組みは、内部の発光ダイオードやレーザーダイオードから照射された目に見えない赤外線パルスがターゲットに当たり、跳ね返ってくるまでの時間差や波長の「位相のズレ（位相差）」を光速（秒速約30万km）から逆算する高度な物理工学に基づいています。

トランシット・セオドライトとの決定的な違いと進化の系譜

現場のベテラン職人がトータルステーションのことを指して「トランシット」と呼ぶ場面が多いため、「両者は何が違うのか？」と疑問を抱く方は非常に多く見られます。結論から言えば、歴史的な進化の過程において役割の範囲が決定的に異なります。

かつて現場の主役だったトランシット（Transit）およびセオドライト（Theodolite）は、純粋に「水平方向と垂直方向の角度のみを測る機器」でした。望遠鏡を覗いて目盛り盤を読み、角度を測ることはできても、ターゲットまでの距離を測る術は持っていませんでした。そのため、当時の測量ではトランシットで角度を固定したうえで、別の作業員2名が鋼製巻尺（インバールテープなど）をピンと張り、途中のたるみや気温による鋼の伸縮を補正しながら距離を手動で測っていたのです。

その後、光で距離を測る単体の大型光波測距儀が登場しましたが、非常に重く高価で、望遠鏡の上に外付けする大掛かりなセットアップが必要でした。このセオドライトとの比較における煩雑さを完全に解消し、1回の視準操作で角度と距離を同時に取得できるように合体・電子化させたマシンこそが「トータルステーション」です。現在では旧来の光学式トランシットはほぼ市場から姿を消しており、現場で「トランシット」と呼ばれていても、実際に動いているのはトータルステーションであるケースがほとんどです。

【徹底比較】主要メーカーの特徴・スペックと価格相場

土木・建設の測量現場で導入されているトータルステーションは、国内外の主要トップブランドによって高い信頼性が築かれています。代表格であるトプコン測量機、その兄弟ブランドであるソキア測量機器、そしてスイスに本社を置き世界最高峰の光学・測量技術を誇るライカジオシステムズの3大勢力が国内シェアの大半を占めています。

以下に、各メーカーのフラッグシップから普及機までの機能的特徴と実勢価格の目安をまとめました。

初心者でも迷わない基本の測量手順と現場での使い方

どれほど機器が高性能化しても、測量の成否を分けるのは設置時の基本動作です。トータルステーションの測量手順と使い方には、測量工学の原則に基づいた厳格な作法が存在します。

現場での一般的な作業フローは以下の順序で進められます。

1. 器械の設置（据え付け：求心と整準）：既知の基準点（鋲や木杭）の真上に三脚をしっかり踏み込んで立て、機器のレーザー求心器または光学求心装置を使って「基準点の真上に器械の中心を合わせる（求心）」。同時に、気泡管や電子気泡管を使い、機器の整準ねじを回して「器械を完全に水平にする（整準）」。この据え付け作業に狂いがあると、すべての計測値に誤差が生じます。
2. 器械高・プリズム高の計測：地面の基準点からトータルステーションの横マーク（器械中心）までの高さをスケールで測り、機器に入力します。同様に、反射鏡（プリズム）側のポール高も記録します。
3. 後視点（バックサイト）の視準と器械点設定：もうひとつの既知点にプリズムを立て、それを視準して角度をゼロセット（あるいは既知の方向角・座標を入力）します。これにより、機器が現場の絶対的な方角と位置を認識します。
4. 観測点（放射観測・杭打ち）の測定：測りたい目標地点（前視点）にターゲットを移動させ、視準ボタンを押せば瞬時に三次元座標が画面に記録されます。逆にあらかじめ設計された座標を入力し、その場所を探し出す「杭打ち（逆打ち）作業」も頻繁に行われます。

特に公共測量や高精度な基準点測量の手法においては、国土交通省の「作業規程の準則」によって観測ルールが厳格に定められています。機器自体のわずかな光学誤差や軸の傾きを相殺するため、「望遠鏡正（正像）」と「望遠鏡反（反像：180度反転）」を組み合わせて観測する「水平角2対回・鉛直角1対回・距離1視準2読定」が基本セットとされ、1セット内の較差は原則として「20mm以内」に収めることが求められます。こうした工学的なルールを守ることで、数キロメートルに及ぶ構造物でも狂いのない施工が可能になるのです。

ノンプリズム機能と自動追尾技術がもたらした革命

2000年代以降のトータルステーション進化において、現場の作業効率を根底から塗り替えた2大技術が「ノンプリズム機能」と「自動追尾機能」です。

従来の測量では、ターゲットとなる場所に専用のガラス製反射鏡（コーナキューブプリズム）を持った「ピンポール持ち」の作業員を配置する必要がありました。しかし、ノンプリズム機能を搭載した機種では、極細のレーザー光束を直接コンクリート壁や岩肌、構造物の鉄骨に照射し、自然反射光を解析して距離を測定します。これにより、急傾斜の崖崩れ現場、高速道路の上部工、河川の対岸など、「人が立ち入れない危険区域」の位置出しや出来形計測が安全かつ瞬時に行えるようになりました。

さらに現場の労働力不足に決定打を与えたのが、自動追尾トータルステーションの普及です。機器内部のセンサーがプリズムを自動的にサーチしてロックオンし、プリズムを持った作業員が現場内を移動しても、モーター駆動で望遠鏡が追尾し続けます。手元の電子平板やコントローラーからリモートで測距指示を出せるため、従来「器械を覗く人」と「ポールを持つ人」の最低2名が必要だった測量作業が、わずか1人（ワンマン測量）で完結する体制へと劇的な進化を遂げました。

また、昨今の現場では最新GNSS測量との違いを理解した使い分けが進んでいます。人工衛星の電波を利用するネットワーク型RTK-GNSS測量は、上空が開けた広大な造成地や道路工事において三脚の据え替えなしにスピーディな測量ができる圧倒的な強みがあります。しかし、上空視界が遮られる高層ビル街の谷間、トンネル内、山林の樹木下では衛星電波を受信できず精度が著しく落ちます。ミリ単位の絶対精度が求められる構造物据え付けや遮蔽物の多い環境では、今なお光学的物理計測を行うトータルステーションが不可欠であり、現在ではGNSSとTSをシームレスに切り替えて使うハイブリッド運用が業界のデファクトスタンダードとなっています。

【実態検証】現場技術者の生の声とよくあるトラブルの盲点

現場監督や若手技術者が実務で直面するトータルステーションのリアルな課題について、施工管理者のコミュニティや実務従事者の証言を検証すると、カタログスペックには表れない「アナログな弱点」が浮かび上がってきます。

「高性能な自動追尾TSを導入したものの、現場の重機や作業員の黄色い安全ベスト、車のテールランプにセンサーが誤反応して追尾が頻繁に外れる」「真夏のアスファルト舗装上で陽炎（かげろう）が激しく立ち上り、光波の位相が乱れて測距エラーを連発した」といったトラブルは、日常茶飯事の悩みとして挙げられます。

また、最も初歩的でありながら重大事故につながる盲点が「三脚の設置地盤の緩み」です。舗装面ではなく軟弱な盛り土の上に三脚を設置した場合、日中の気温上昇で地盤が緩んだり、大型ダンプが横を通過する微振動によって三脚の石突が数ミリ沈下します。器械がわずか数秒傾くだけで、100m先では数センチ単位のズレとなって構造物の芯ズレ事故を引き起こします。自動補正機能（ティルトセンサー）が付いているとはいえ、どんなにデジタル化が進んでも「堅固な地盤に三脚を踏み込み、定期的に後視点を確認する」という職人的な基本確認を怠れば、致命的な施工不良を招くリスクは消えません。

一般に知られていない盲点とネットの誤解

測量機器にまつわる情報の中には、インターネット上で誤った解釈が広まっているケースが少なくありません。代表的な3つの誤解を是正しておきます。

誤解1：「ノンプリズム機能を使えば、プリズムはもう一切不要になる」
これは完全な誤りです。ノンプリズム測量は非常に便利ですが、照射面の材質（黒色ゴムや水たまりなど光を吸収・乱反射するもの）や入射角度が浅い壁面では測定誤差が数センチ単位に膨らむことがあります。公共測量の基準点測量やmm精度のアンカーボルト据え付けでは、今なお専用プリズムを使った正規の反射光観測が必須条件です。

誤解2：「スマホのLiDARやドローン測量があれば、トータルステーションは時代遅れ」
デジタルツインや点群測量の普及により、TS不要論を唱える声が一部で見られます。しかし、ドローンや地上レーザースキャナーの3D点群データを絶対座標系に正しく貼り付けるための「標定点（対空標識）」を測るのは、ほかならぬトータルステーションの役割です。基準となる骨格を高精度で測るTSがなければ、どんな最新3Dスキャンデータも現場で狂った絵空事に過ぎなくなります。

【プロの結論】導入で成果を出せる現場・慎重になるべき判断基準

数十万から数百万円に達するトータルステーションの設備投資において、自社の現場特性を見極めずにオーバースペックな機器を購入し、宝の持ち腐れにしてしまう企業は少なくありません。投資効果を最大化するための明確な判断基準を提示します。

自動追尾・ワンマンTSの導入をおすすめできる現場

• 恒常的な人手不足に悩む土木・解体・外構工事業者：2名体制で行っていた測量や丁張り（遣り方）出しが1名で完了するため、人件費削減と段取り待ち時間の解消により、数現場で数百万円の機械代の元が取れます。
• 出来形管理の頻度が高いICT施工現場：マシンコントロールや重機誘導、施工後の面管理において、データコレクターと連動した自動追尾TSは必須インフラとなります。
• 夜間作業や線路内工事：限られた保安時間内に少人数で超高精度の位置確認が求められる鉄道軌道工事などでは、自動追尾のスピードが絶対的なアドバンテージを生みます。

手動型TSやリース・レンタルで慎重に見極めるべき現場

• 測量作業の頻度が月に数回程度の小規模工務店：精密機器は使わなくても毎年の定期点検（メーカー校正費用：年5万〜10万円前後）やバッテリー劣化の維持管理コストが発生します。スポットレンタルを活用する方がキャッシュフロー上有利です。
• 粉塵や振動が極端に激しい近接作業：過酷な破砕現場やトンネル掘削最前線では、高価な自動追尾モーター機構が故障するリスクが高くなります。シンプルな手動型TSやタフな普及機を使い倒す方が現場のリスクヘッジになります。

【トータルステーションとは】に関するよくある質問（FAQ）

Q1：現場で「トランシット」と呼ぶ人が多いですが、トータルステーションと言い直すべきですか？
A1：現場用語として「トランシット」が定着しているため、あえて目くじらを立てて言い直す必要はありません。ただし、指示された作業が「角度だけ測ればよいのか」「光波を使った距離・座標測定まで含むのか」という作業目的の確認は怠らないようにしてください。正式な書類作成や機材の発注時には「トータルステーション（TS）」と正確に表記するのがプロの基本です。

Q2：ノンプリズム機能はガラスや水面に向かっても正確に測れますか？
A2：正確には測れません。ガラスなどの透明物や鏡面、濡れた路面などはレーザー光が透過・屈折・乱反射するため、測距不能になるか、ガラスの奥にある壁の数値を拾ってしまう重大な測定ミス（誤測定）の原因になります。平坦でマットな反射面を選ぶか、反射シートターゲットを貼って測定してください。

Q3：オートレベルとは何が違うのですか？
A3：オートレベルは「高低差（高さ）」のみを水平線を利用して測るための専用機器です。構造がシンプルでセッティングが極めて早く、価格も数万円〜十数万円と安価です。水平な高さ出しだけが目的であればオートレベルが最も効率的ですが、角度や水平距離、XY座標は測れません。これらを網羅的に測れるのがトータルステーションです。

Q4：トータルステーションを扱うのに国家資格は必要ですか？
A4：自社の敷地内や民間工事の下請け施工管理としてTSを操作するだけであれば、法的な免許や資格は必須ではありません。ただし、公共測量に従事して測量成果を作成・納品する場合は「測量士」または「測量士補」の国家資格が必須となります。また、社内安全教育や各メーカーが実施する操作講習を受講しておくとトラブル防止に極めて有効です。

まとめ：今後の動向と失敗しないための判断基準

トータルステーションとは、かつて複数の機器と人手を要した「角度」と「距離」の測定をひとつに束ね、現場の三次元データをミリ単位の精度で掌中に収める現代土木・建築の心臓部です。トランシットからの進化の歩みは、そのまま建設業界における「精度向上」と「省力化」の歴史そのものであったと言えます。

自動追尾やノンプリズム技術の成熟によって、現場は確実に「1人1台」のワンマン測量時代を迎えました。さらにGNSS測量や3次元レーザースキャナー、BIM/CIMといったデジタル技術と融合することで、トータルステーションの役割は単なる位置出しにとどまらず、現場全体の施工品質を保証する基準点アンカーとしての重要性をますます高めています。

機器の選定や現場運用で失敗しないためには、カタログ上のハイテク機能に目を奪われるだけでなく、「自社の作業頻度に見合ったコストバランス」「三脚設置という基本動作の徹底」「現場環境（遮蔽物や地盤条件）に応じた適材適所のツール選択」を冷徹に見極める視点が欠かせません。原理と仕組みを正しく理解し、現場の確固たる道標としてトータルステーションを使いこなしてください。 （出典: トータルステーション と は（Yahoo!ニュース））
